Телескопические вилы на ричтраке

Использование гидравлических телескопических вил на ричтраках или электропогрузчиках позволяет сократить количество рабочих коридоров в 1,5 раза, и при этом увеличить емкость склада на 33%. Судите сами.

Российский производитель шоколада и кондитерских изделий в мае 2025 года осуществил реновацию парка ричтраков на складе готовой продукции. До этого на складе работали ричтраки с управлением стоя, сейчас он приобрел ричтрак GROS MFZ20 с управлением сидя. Ричтраки у него работают не простые, а с телескопическими вилами. Давайте разбираться вместе зачем такие вилы нужны.

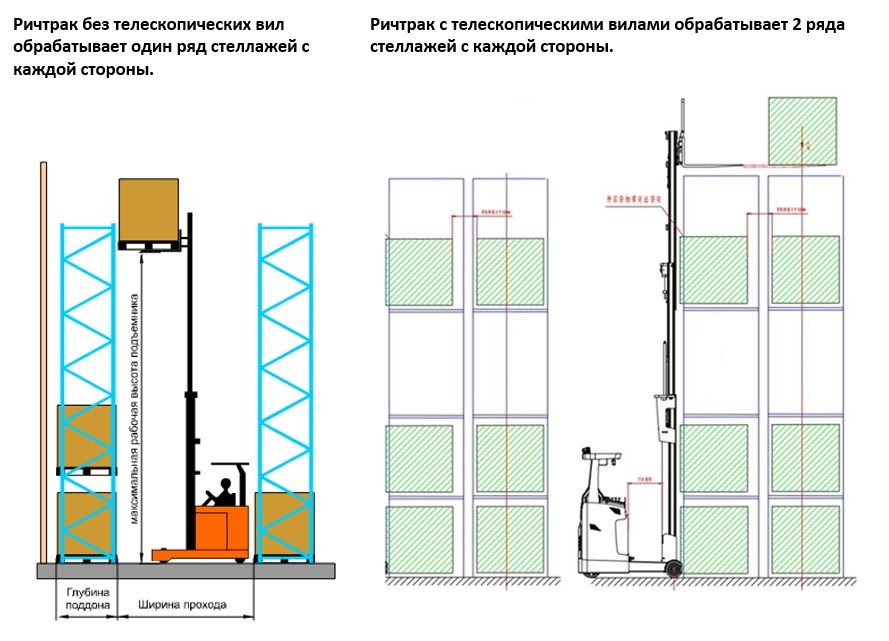

Глубина фронтального стеллажа равна длине европоддона и составляет  1200мм. Ширина рабочего коридора для ричтрака (Ast) составляет 3000мм. Тогда необходимая ширина коридора склада для обработки двух рядов стеллажей составит 1200+3000+1200=5400мм. Если на складе 3 прохода, то стеллажей будет 6 рядов и общая ширина 16200мм. В случае с телескопическими вилами, на один проход будет 4 ряда стеллажей (по два ряда с каждой стороны), а не 2 как в первом случае, а ширина склада необходимая для этого 2400+3000+2400=7800мм.  Если будет 2 прохода, то общая ширина склада составит 15400мм и 8 рядов стеллажей. Вот и получается, что с использованием телескопических вил на складской технике увеличивается емкость склада с 6 до 8 рядов стеллажей или на 33% на одной и той же ширине склада. Но это все теоретические расчеты, нужно привязываться к реальной конструкции склада.

Как это работает. Паллета на телескопических вилах перемещается горизонтально от грузовой каретки (телескопические вилы выдвигаются- задвигается) и тем самым может складироваться на второй ряд фронтальных стеллажей, установленных в глубине за первым рядом.

В нашем случае, на поставленный ричтрак GROS MFZ20 номинальной грузоподъемностью 2000кг и высотой подъема 6500мм на заводе-изготовителе Hefei Banyitong Science & Technology Developing Co., Ltd. (MiMA) по заказу клиента были установлены телескопические вилы Cascade.

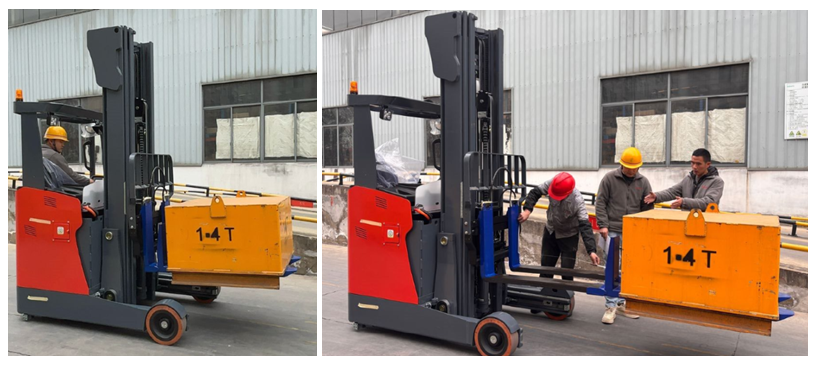

На фото ниже ричтрак проходит испытания на заводе-изготовителе:

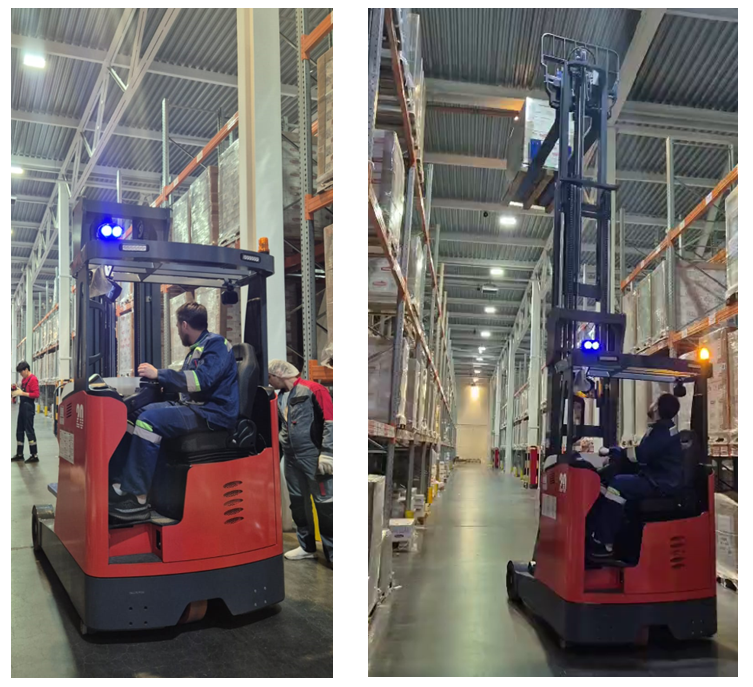

А это уже работа ричтрака на складе клиента:

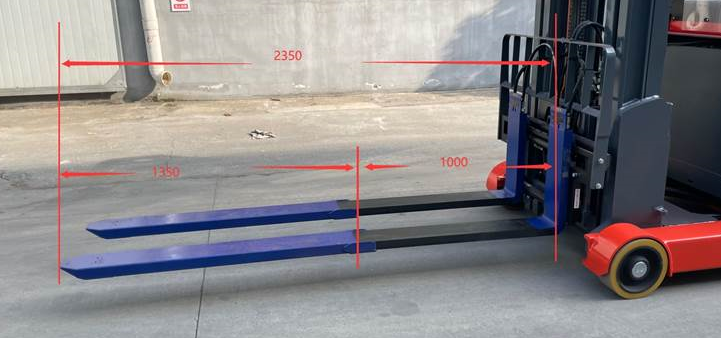

Рабочая длина телескопических вил составляет 1350мм, телескопическое выдвижение 1000мм. Благодаря этому ричтрак может складировать стандартный паллет 1200мм по длине как на первый ряд стеллажей так и на второй в глубине, т.к. полностью выдвинутые телескопические вилы будут на расстоянии 2350мм от грузовой каретки. Центр тяжести груза при полностью выдвинутых вилах будет 1750мм (2350-1200/2=1750мм), это нужно учитывать при выборе складской техники.

При установке телескопических вил на ричтрак MFZ20 его грузоподъемность на высоте подъема 6,5 м становится следующей:

•             Остаточная грузоподъемность 1400 кг при центре тяжести 750 мм

•             Остаточная грузоподъемность 690 кг при центре тяжести 1750 мм

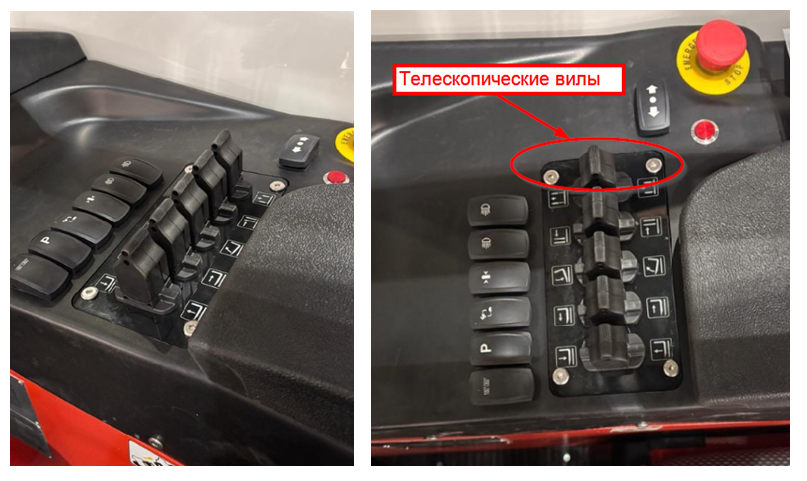

Для удобства работы на ричтраке завод-изготовитель предусмотрел 5 микро рычажков на панели управления (фингертип), тогда как в стандарте идет всего 4 микро рычажка.

Вы также можете заказать в ООО Склад.ру ричтрак модели MFZ с высотой подъема до 12,5м оборудованный телескопическими вилами, а так же трех и четырехопорные электропогрузчики с телескопическими вилами.
