Тестирование клыков вил в карьере

01 апреля 2021 Тестирование клыков вил в карьере
К нам часто обращаются с вопросами о качестве, продаваемого нами навесного оборудования.
В данной статье нам хотелось бы, на примере одной из номенклатурных единиц, продаваемого нами товара, детально разобраться в этом вопросе.
Речь пойдет о клыках вил для вилочных погрузчиков.

До 2003 г. в РФ, существовал ГОСТ Р 51349-99 «Транспорт напольный безрельсовый. Плиты грузовые, вилы. Технические условия». Но, при принятии закона в 2003 г., «О техническом регулировании» и отмене закона «О стандартизации», данная номенклатура перестала входит в перечень обязательной сертификации (Согласно Постановлению Правительства РФ от 1 декабря 2009 г. № 982 (С изменениями и дополнениями, внесенными в текст, согласно ряда постановлений Правительства РФ), в редакции, актуальной с 1 Января 2016 г.).

Скачайте выдержку из КонсультантПлюс.

Подготовка к испытаниям

Нами было принято решение, об испытании клыков вил, при работе в карьере, у одного из наших клиентов, с целью получения подтверждения высочайшего качества поставляемой нами продукции.

Для эксперимента, мы предоставили клыки вил, со следующими параметрами:
  • грузоподъемность одного клыка вил: 2,0 т.;
  • длина: 2000 мм;
  • сечение: 125х45 мм.
При работе, по нашей просьбе, клиент значительно увеличил нагрузку на клыки вил от расчётной, для возможности проверки их на изгиб и прочность.

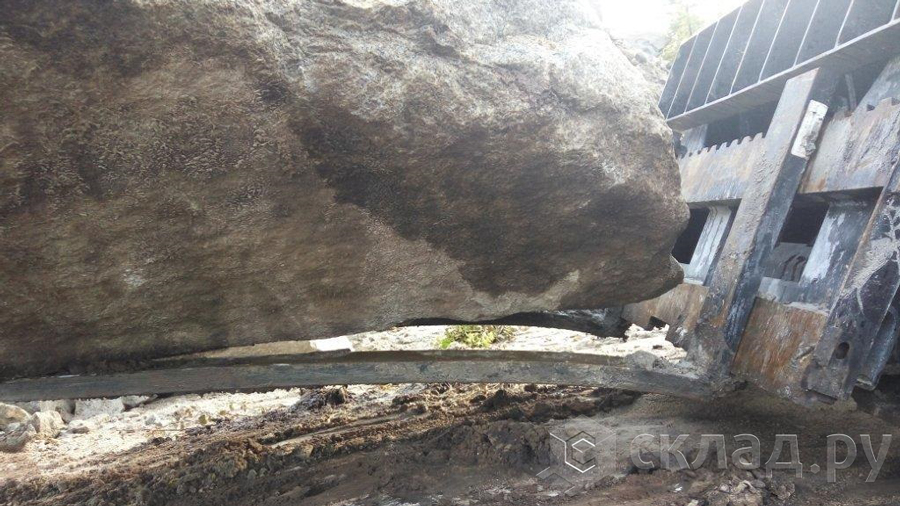

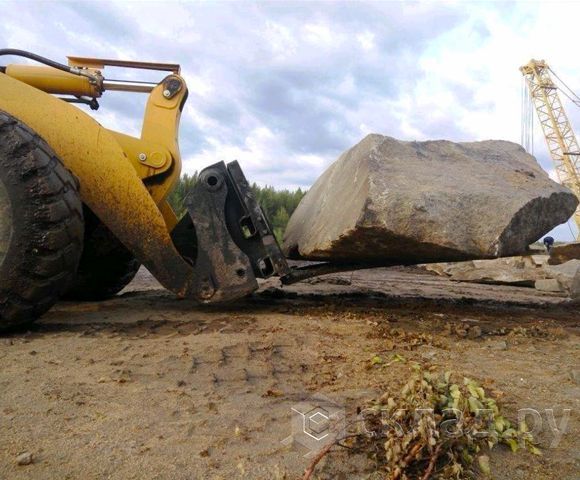

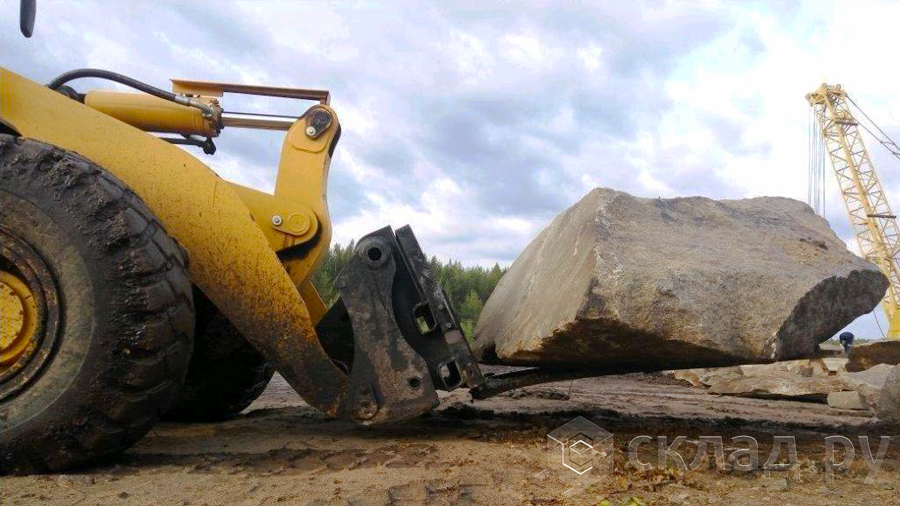

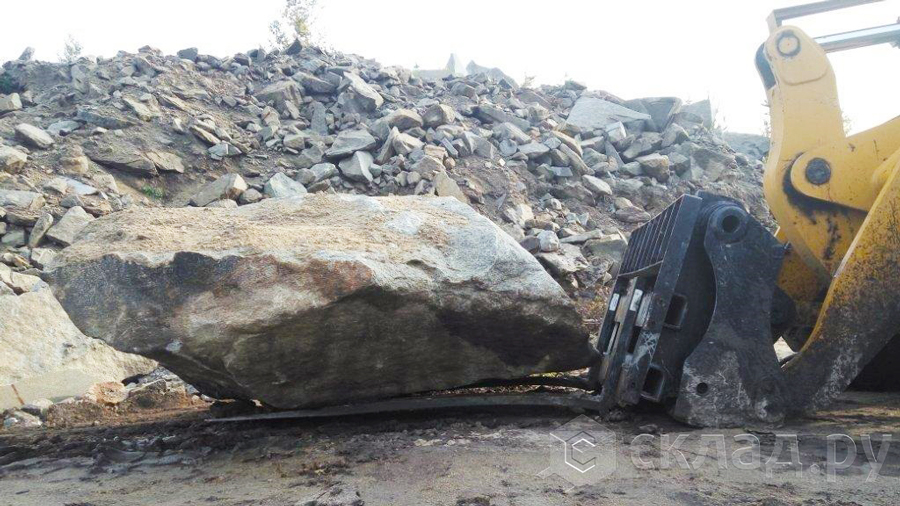

Фактическая нагрузка была посчитана исходя из предположения, что клык вил длиной 2,0 м. Отсюда, на основании присланного нашим клиентом фото, можно предположить размеры поднимаемого груза — камня «булыжника»:
  • ширина: 2,0 м;
  • высота: 1,0 м;
  • длина: 2,0 м.
Размеры даны, с погрешностью +/- 10%;

Расчёт нагрузки на вилы

Рассчитываем предполагаемый объём камня — 4,0 м3;
Плотность камня (удельный вес) лежит в диапазоне от 2,6 т/м3 до 2,9 т/м3, для расчёта берём – 2,7 т/м3.
Теперь подсчитаем вес: 2,7 т/м3 * 4,0 м3 = 10,0 тонн.

Получается, что клыки вил, рассчитанные на суммарный вес груза 4,0 тонны, используют для работы с общим весом — около 10 тонн!

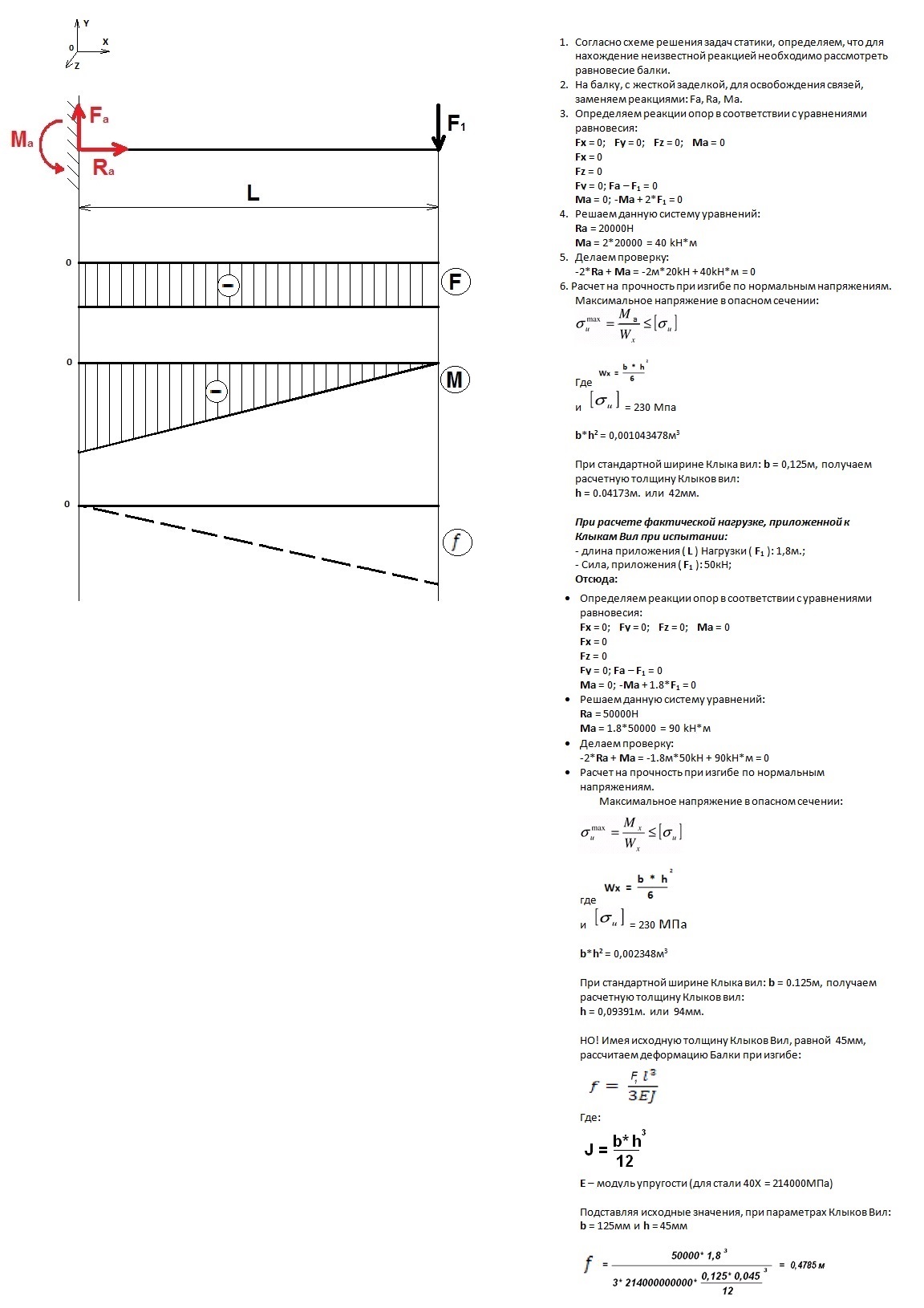

Скачать расчёт.

Результаты испытаний

Как видно из расчёта, при такой нагрузке произошёл изгиб клыков вил всего на 478 мм.

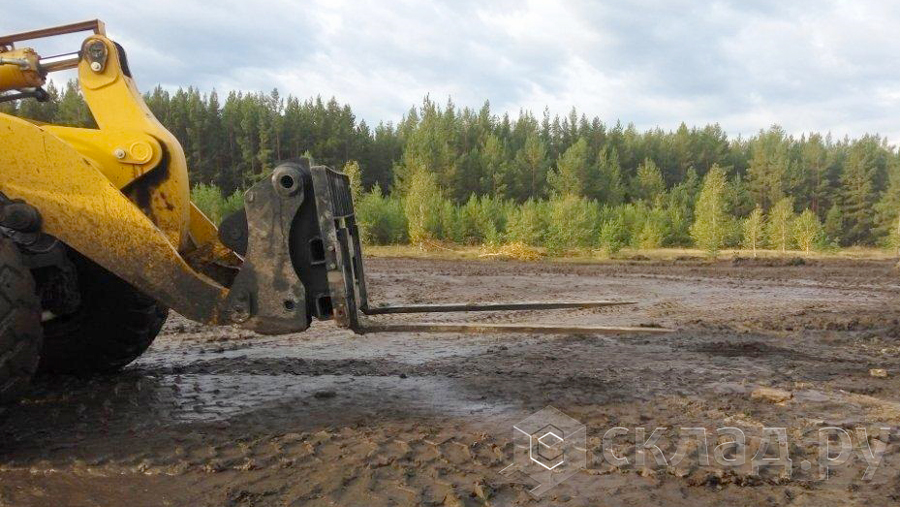

Как видно на фото ниже, они не ломаются и не сильно гнуться.

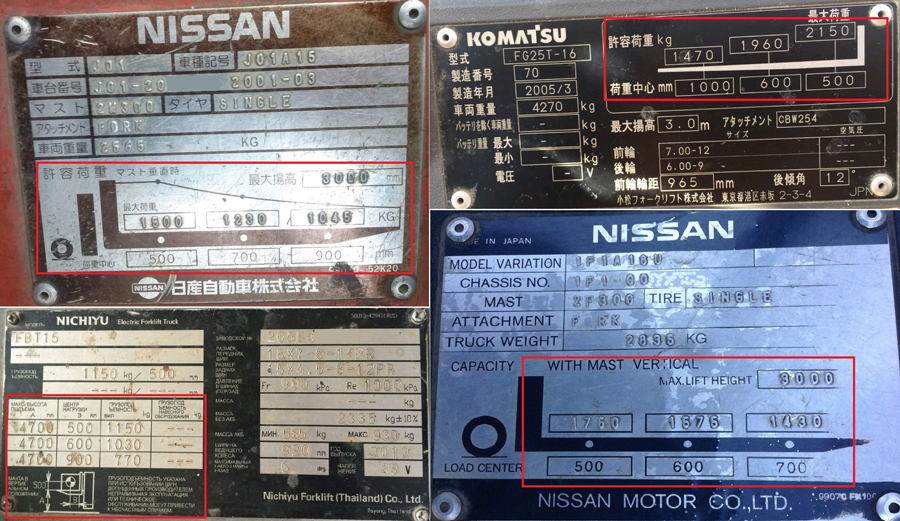

При правильной эксплуатации клыков вил, как это указано на шильдике на каждом погрузчике, изгиб можно минимизировать или полностью исключить.



Также, информацию о центре нагрузки на клык вил, можно посмотреть на нашем сайте:

Исходя из проведенного расчёта, клиенту, для дальнейшей работы, были предложены клыки вил с параметрами:
  • грузоподъёмность одного клыка вил: 6,0 т.;
  • длина: 2000 мм.;
  • сечение: 200х90 мм.
Последующая работа, с предложенным вариантом клыков вил, деформации не выявила.

Рекомендация по выбору вил

Если работа вашего склада связана с перемещением разновесного груза, то на основе проведенного эксперимента, мы предлагаем вам использовать клыки вилы, большего сечения, рассчитанные, на большую грузоподъёмность. Данная универсальность позволит вам сохранить клыки вил, длительное время, в рабочем состоянии.

Предложения Склад.ру

ООО «Склад.ру» уже много лет специализируется на поставках навесного оборудования. Обратившись к нам, вы сможете приобрести из наличия или заказать следующую номенклатуру навесного оборудования:
  1. широкую номенклатуру клыков вил в зависимости от ваших потребностей, а именно:

    1. мы имеем возможность изготовления клыков вил для всех классов подвилочной плиты погрузчика, стандарта ISO: 1, 2, 3, 4 и 5;
    2. основные размеры сечений клыков вил, предлагаемых нами, колеблются в диапазоне от 80х40 до 150х75 мм;
    3. диапазон длин клыков вил — от 900 до 2400 мм;
    4. диапазон грузоподъёмности на один клык — от 750 до 4500 кг (в зависимости от класса подвилочной плиты);

  2. нестандартное навесное оборудование, изготовленное по вашим чертежам.

Преимущества покупки клыков вил в Склад.ру

  1. Покупая у нас клыки вил, вы получаете высокое качество продукции, современного дизайна и соответствующее производству стандартам: ISO, FEM, I.T.A.JIS, что гарантирует обязательную «стыкуемость» клыков вил с вилочным погрузчиком. При этом, мы гарантируем обязательную и понятную маркировку вил.

  2. Изготовление клыков вил, осуществляется автоматической сваркой, обеспечивающей специальное утолщение в месте сварки, что повышает сопротивление на излом — 3-х кратный запас по прочности.

  3. При необходимости использования, для работы с длинномерным грузом, стандартных клыков вил, а также возможности применения их, при боковой загрузке и разгрузке прицепов грузовых автомобилей можно использовать удлинители клыков вил, изготовляемых в нашем сервисном центре. Легкость их установки и надежность в эксплуатации, позволят вам эксплуатировать погрузчик в ограниченном пространстве, не теряя время на замену клыков вил.

  4. Специализированная обработка и покраска поверхности клыков вил гарантируют длительное сохранение товарного вида.

  5. При изготовлении клыков вил, применяется легированная сталь, с добавками кремния, марганца и хрома.

  6. При выпуске продукции, используется автоматизированный процесс изготовления и ультрозвуковая диагностика на всех этапах производства, с обязательным тестированием готовой продукции, что исключает брак изготовления.
 При покупке у нас навесного оборудования, его можно установить в нашем сервисном центре.
