Способы смены АКБ в складской технике

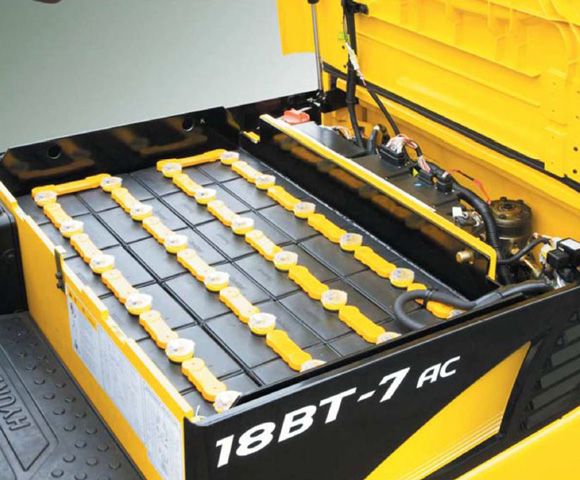

Электрическая складская техника приводится в движения от аккумуляторной батареи (АКБ). Как правило, одного заряда АКБ хватает на 5-8 часов работы. На технику может быть установлена АКБ повышенной емкости, чтобы работа на одном заряде была дольше, но при интенсивной эксплуатации электропогрузчиков в три смены одной АКБ все равно недостаточно. Поэтому служба эксплуатации складской техники вынуждена менять разряженную АКБ на аналогичную заряженную. Процесс довольно прост: когда одна АКБ работает на погрузчике, другая заряжается в этот время, потом идет их смена и так далее. АКБ на погрузчике весит от 700 кг и выше, вручную ее не заменишь, именно поэтому придумали различные способы смены АКБ.

Существует два основных способа выгрузки АКБ: вертикальный и боковой. Теперь подробнее о каждом способе.

Вертикальная смена АКБ



Выгрузка осуществляется при помощи траверсы с чалками с использованием другого погрузчика или при помощи тельфера. В корпусе АКБ есть специальные отверстия для крюков и в решетке ограждения погрузчика есть вырез под трос тельфера.

Достоинства: дешево, т.к. эта стандартная комплектация техники. Недостатки: наличие другого погрузчика или тельфера, большие затраты труда и времени для смены АКБ.

Боковая смена АКБ

Боковой способ смены АКБ имеет следующие разновидности:

• на рольгангах
• при помощи рамки
• при помощи вилочного погрузчика (снизу)
• при помощи вилочного погрузчика (сверху)

На рольгангах

Открывается боковая дверца погрузчика, подставляется стол с рольгангами, и батарея выдвигается на стол (высота стола регулируется), далее стол обрабатывается при помощи гидравлической или электрической тележки. Этот способ смены АКБ распространен на рич-траках как с управлением стоя, так и сидя.

Примечание: количество столов = количеству запасных АКБ+1 (один стол всегда должен быть свободный) или используются сдвоенные столы сразу для двух АКБ, тогда их количество = количеству сменных АКБ.

Достоинства: быстро и легко, не требуется другой погрузчик или тельфер.
Недостатки: достаточно дорогостоящая опция.

При помощи рамки

Погрузчик имеет П-образную раму, в которую АКБ устанавливается на выступы с трех сторон. Выгружается при помощи гидравлической или электрической тележки и специальной рамки которая подводится под АКБ. Достоинства: быстро и легко. Недостатки: спорная конструкция рамы погрузчика, по сравнению с обычными погрузчиками т.к. снизу рама отсутствует, погрузчик требует аккуратной эксплуатации, исключающей перекосы рамы.

При помощи вилочного погрузчика (снизу)

Другой погрузчик снимает АКБ заводя вилы в специальную подставку которая размещена под АКБ.

Достоинства: быстрая и простая смена батареи.

Недостатки: нужен другой погрузчик, неудобно переставлять батареи с подставки и обратно, отсутствует возможность увеличения емкости АКБ из-за этого в другие погрузчики можно установить АКБ емкостью до 750Ач, а в этом случае только 400Ач, т.к. съедается пространство аккумуляторного отсека.

При помощи вилочного погрузчика (сверху)



Из схем видно, что погрузчик захватывает АКБ за «уши», которые находятся в сложенном состоянии, когда АКБ находится на погрузчике в работе. Когда нужно сменить АКБ, то «уши» поднимают и АКБ захватывают другим погрузчиком с помощью вил. Достоинства: доступно. Недостатки: требуется второй погрузчик.
